關(guān)于鋼筋彎曲試驗機試驗方法，下面濟南辰達試驗機就鋼筋彎曲試驗機的試驗方法做一下簡單的介紹，希望能幫到您！
試驗的選取:
1、一般規(guī)定：
A、矯直：對于從盤卷上制取的試樣，在任何試驗前應進行簡單的彎曲矯直，并確保*小的塑性變形。
B、人工時效：測定拉伸試驗和疲勞試驗的性能指標時，可根據(jù)需要對試樣進行人工時效（對于需要矯直的試樣應在矯直后進行人工時效）。當產(chǎn)品標準沒有規(guī)定人工時效工藝時，可采用下列工藝條件:加熱試樣到100℃，在100℃士10℃下保溫60 min一75 min，然后在靜止的空氣中自然冷卻到室溫。當對試樣進行人工時效時，時效的工藝條件應記錄在試驗報告中。
2、試樣的平行長度應足夠長，以滿足對伸長率測定的要求。
3、當測定斷后伸長率（A）時，試樣應根據(jù)GB/T 228.1的規(guī)定來標記原始標距L。
4、當通過手工方法測定力Fm總延伸率（Ag，）時，等分格標記應標在試樣的平行長度上，根據(jù)鋼筋產(chǎn)品的直徑，等分格標記間的距離應為10 mm，根據(jù)需要也可采用5 mm或20 mm。
試驗設備的選擇：

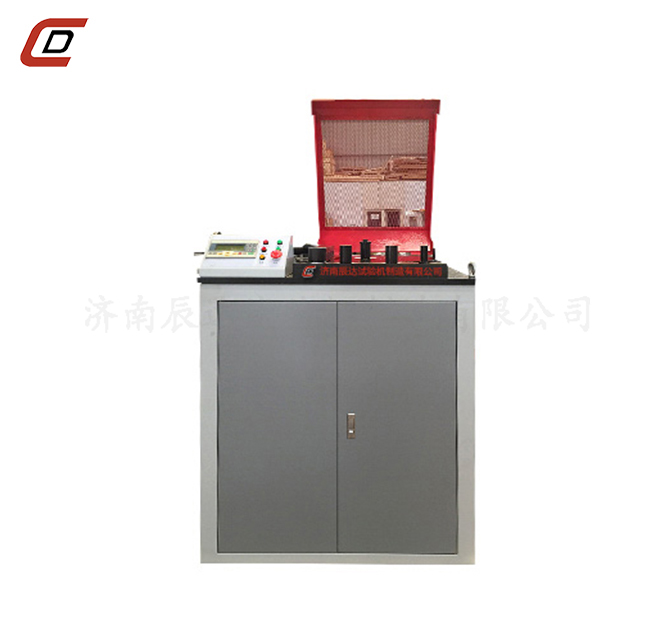

1、辰達GW40/50鋼筋彎曲試驗機，鋼筋彎曲試驗機根據(jù)國標來校驗和校準.
2、彎曲試驗也可通過使用帶有兩個支輥和一個彎芯的試驗裝置。
3、用于測定力，總延伸率的引申計應至少有100mm的標距長度，標距長度應記錄在試
試驗程序：
1、除非另有規(guī)定，彎曲試驗應在10℃~35℃的溫度下進行。
注:對于低溫下的試驗，如果協(xié)議沒有規(guī)定試驗條件，應采用士2℃的溫度偏差。試樣應浸人冷卻介質(zhì)中，并保持足夠的時間，以確保試樣的整體達到了規(guī)定的溫度（例如，對于液體介質(zhì)至少保溫10 min，對于氣體介質(zhì)至少保溫30 min）。彎曲試驗應在試樣從介質(zhì)中移出55內(nèi)開始進行，移動試樣應確保試樣的溫度在允許的溫度范圍內(nèi)。
2、試樣應在彎芯上彎曲。
3、彎曲角度（T）和彎芯直徑（D）應符合相關(guān)產(chǎn)品標準規(guī)定。
試驗結(jié)果的判定：
彎曲試驗應根據(jù)相關(guān)產(chǎn)品標準的規(guī)定進行判定。
當產(chǎn)品標準沒有規(guī)定時，若彎曲試樣無目視可見的裂紋，則判定該試樣為合格。
